RY-JZQXC01浇筑抢险作业车

时间:2020/2/22 点击次数:1817
详细介绍

产品型号:
RY-JZQXC01
产品概述:

浇筑抢险作业车是部队在执行应急抢险抢建及生命救援行动任务时,跟随大型混凝土机械一同进场进行混凝土车辆抢修,同时能提供工程抢险作业、生命救援功能的综合型车辆。

操作方法:
车辆到达指定施工位置后,打开车厢侧门,分别解脱各修理工具或设备锁定机构后,取出修理工具或设备;若要取出较重的修理设备,先操作车厢尾部液压阀,放下液压尾板,利用液压尾板从车厢后门卸下修理设备,然后搬运至施工作业场地。设备按各自使用说明书和操作规程操作。当使用用电修理设备时,利用车载电缆将外接电源引自车内配电箱或起动车厢内发电机,根据电源种类,选择电源切换开关后,接通电源,即可操作用电修理设备。


浇筑抢险作业车是部队在执行应急抢险抢建及生命救援行动任务时,跟随大型混凝土机械一同进场进行混凝土车辆抢修,同时能提供工程抢险作业、生命救援功能的综合型车辆。

二、主要技术性能参数

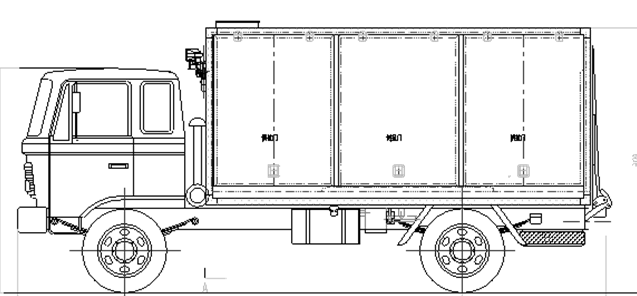

图1-1浇筑抢险作业车外形示意图


使用环境条件


1、环境温度
-20~40℃;
2、相对湿度
≯95%(25℃时);
3、最大风速
≤20.10m/s(8级风);
4、行驶路况
各等级公路、土路


车辆主要参数

1、总重量

2、外形尺寸

全长
7220mm
全宽
2470mm
全高
3190mm
3、车厢内部尺寸


4340mm

2300mm

1861mm
4、最高车速
90km/h
5、轴距
3950mm
6、轮距(前/后)
1900mm / 1800mm
7、前悬/后悬
1250mm / 1820mm
8、接近角/离去角
30°/ 18°
9、车架断面尺寸
250mm×75mm×7mm
10、最小转弯直径
16m
11、最小离地间隙
250mm
12、发动机

厂家
东风康明斯发动机
型号
EQB160-20
额定功率
118kw /2600r/min
最大扭矩
550N.m /1500-1700r/min
13、离合器
φ350mm膜片

14、变速器

A130型六档变速箱

15、前桥

3.6吨级
16、中、后桥
9吨东方单级后桥
16、中、后桥
9吨东方单级后桥
17、转向器
整体式动力转向机

18、轮胎规格

9.00-20

19、驾驶室

平头一排半单卧驾驶室

20、燃油箱

145+70L


工具主要技术参数

1、液压动力站

发动机功率及型式
18马力 Vanguard V形双缸
输出
140bar
液压油箱容量
11L
2、液压破碎镐
1500-2000psi(104-140bar)
压力范围
1300-1800/min
冲击频率

最大压力

250psi(17bar)
3、渣浆泵

泵送输出流量

1688升/分
4、液压圆盘切割锯

砂轮锯片或金刚石锯片直径
14in
5、金刚石链锯

链板尺寸
825px
6、手持镐

镐钎尺寸
580六方椭圆领钢镐钎
7、液压机动泵1

额定工作压力
2-63Mpa
额定输出流量(高压流量)
≥2-0.6L/min
额定输出流量(低压流量)
≥2-2.0L/min
8、液压机动泵2

额定输出压力(高压压力)
63Mpa

额定输出流量(高压流量)

≥2-0.55L/min
额定输出流量(低压流量)
≥2-2.3L/min
9、液压手动泵

额定工作压力(高压压力)
63 Mpa

额定输出流量

≥1.5ml/次
最大手柄力
≤350N
10、液压扩张器

最大扩张距离
≥600 mm
额定扩张力
42KN
11、液压多功能钳

剪刀端部开口距离
≥360mm
最大间断能力(Q235材料)

钢板
15 mm

圆钢

φ28mm
额定扩张力
≥35kN
12、液压开缝器:

最小楔入缝隙
≤6 mm
最大开启距离
≥50 mm
最大开启力
≥210 KN
13、便携式液压多功能钳

最大开口距离
≥160mm
最大剪断能力(Q235材料)

钢板
10 mm
圆钢
φ20mm
额定扩张力
≥24kN
14、液压剪断器

剪刀端部开口距离
≥150mm
最大剪断能力(Q235)
φ28mm(圆钢)
15、液压救援顶杆

最大撑顶力
≥120 KN
作业覆盖范围
475~745mm
16、救援三脚架

额定载荷

≤1.6KN
钢索长度
≥32m
手动绞盘手柄力
≤0.2KN
工作状态最大高度
≤3.2m
17、内燃式切割锯

最大切割深度
125mm
18、氧气乙炔焊割机(车架式焊炬)

钢板焊接厚度
0.2~1.2mm
钢板切割厚度
≤2mm
19、电动绞盘

最大牵引力
6804kgf
钢索长度
27m
牵引速度
1.3m/min
20、发动机焊机

额定功率
5.6KW
额定电流
200A
额定电压
28V
电流调节范围
50~ 230A
适用焊条
φ2.0~ 5.0mm
21、全自动泛光工作灯

交流额定输出电压
220V
交流额定输出功率
900VA
直流输出
12V-8.3A
光源功率
250×2W
连续工作时间
5h
灯具升降范围
1450-2800mm
照距
90m
22、直联式空压机

排气量
0.12m³/min
额定压力
0.8Mpa

23、发电机(交流输出)


额定电压
230V
额定频率
50Hz
额定电流
21.7A
额定输出功率
5.0KVA
最大输出功率
5.5KVA
